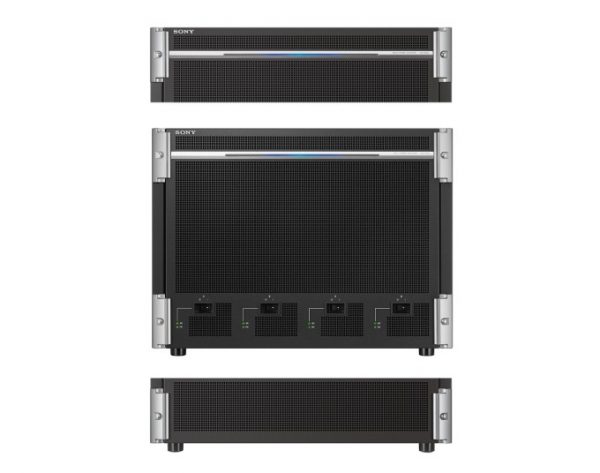

XVS-7000

Switcher de vídeo 4K de gama alta/3G/HD para IP y SDI

SONY

SKU: SONY-XVS-7000

Categorías: BROADCAST, SONY, Switchers, Switchers y Sistemas en Vivo

Etiquetas: 4K

Switcher flexible para operaciones de producción en directo en HD con posibilidades de actualización para 4K e IP en cualquier momento

El switcher de vídeo multiformato XVS-7000 ofrece ventajas espectaculares en términos de versatilidad y operatividad en producciones de rango medio, lo que te ofrece la posibilidad de disfrutar de un potente entorno de mezcla con SDI e IP. Gracias al flexible diseño de panel X modular asignable ICP-X7000, podrás configurar el panel de control según tus operaciones específicas.

El XVS-7000 dispone de 6 M/E, 112 entradas y 48 salidas asignables y salida de conversión de formatos, además de hasta 24 keyers en HD. En función del entorno de producción y los requisitos de flujo de trabajo, se puede actualizar el XVS-7000 para permitir operaciones con 4K y HD de forma simultánea y ofrecer potentes funciones 4K, así como de producción mixta IP y SDI.

Switcher en directo IP

El núcleo del sistema de producción IP Live de nueva generación es compatible con la transferencia multimedia de SMPTE ST 2110 y Network Media Interface (NMI) mediante un conjunto de estándares de red IP gestionada, lo que permite trabajar en un entorno de producción mixto con IP y SDI.

Switcher en directo basado en 12G-SDI

El XVS-7000 es compatible con las interfaces 12G-SDI con conversión de formato integrada para cada señal de vídeo de entrada y salida, de modo que ofrece más opciones en aplicaciones como estudios internos y unidades móviles y portátiles.

Potente switcher 4K

Capacidad de producción con 3 M/E, 28 entradas, 12 salidas asignables para 4K y salidas de conversión de formatos, además de hasta 6 keyers completos y 6 subkeyers.

Multiefectos digitales (DME) 4K 3D

La recién desarrollada tarjeta DME 4K ofrece hasta 2 canales con opciones de DME 4K 3D flotantes para el XVS-8000. Esta tarjeta DME 4K también se puede configurar con los mezcladores XVS-9000 (hasta 4 canales), XVS-8000 (hasta 2 canales) y XVS-6000 (1 canal).

Controlador de switcher evolucionado

El XVS-7000 usa el panel X de ICP-X7000 X para ofrecer una configuración muy flexible con un diseño modular, monitor OLED, botones XPT RGB y un teclado LCD. También se ha rediseñado la disposición de los botones. El panel X cuenta con un tipo de montaje flexible que puede instalarse en una superficie curva o lisa, e incluso puede dividirse en dos posiciones.

Panel remoto

• MKS-8080: Panel remoto de AUX BUS
• MKS-8082: Panel remoto de AUX BUS

Opciones de procesador del switcher

Procesador del mezclador multiformato

• XKS-S8110: placa de conector de entrada SDI
• XKS-S8111: placa de conector FC y de entrada SDI
• XKS-S8112: tarjeta de entrada 12G-SDI
• XKS-Q8111: placa de conector FC y de entrada QSFP IP
• XKS-C8111: tarjeta de entrada IP de 100 G
• XKS-8160: placa de procesador de salida
• XKS-S8165: placa de conector de salida SDI
• XKS-S8167: tarjeta de salida 12G-SDI
• XKS-Q8166: placa de conector FC y de salida QSFP IP
• XKS-C8166: tarjeta de salida IP de 100 G
• XKS-7210: placa de mezcla/efecto
• XKS-8440: placa de memoria de cuadros
• XKS-8460: placa de conversión de formatos
• XKS-8470: placa de DME HD
• XKS-8475: tarjeta de DME
• XZS-7510: software de actualización del mezclador (actualización a 4K para una primera tarjeta ME)
• XZS-7520: software de actualización del mezclador (actualización a 4K para una segunda tarjeta ME)
• XZS-7530: software de actualización del mezclador (actualización a 4K para una tercera tarjeta ME)
• XZS-7200: software multiprograma 2

Panel de control del switcher
Serie ICP-X7000

• MKS-X7011: Panel de menú
• MKS-X7017: Módulo 36 XPT
• MKS-X7018: Módulo 28 XPT
• MKS-X7019: Módulo 20 XPT
• MKS-X7020: Módulo de transición estándar
• MKS-X7021: Módulo de transición simple
• MKS-X7023: Módulo de transición clave
• MKS-X7024: Módulo FlexiPad
• MKS-X7026: Módulo Pad de 10 teclas
• MKS-X7031TB: Módulo de trackball
• MKS-X7032: Módulo de fader por teclado
• MKS-X7033: Módulo de utilidades/Shot Box
• MKS-X7035: Módulo de control por teclado
• MKS-X7040: Panel ciego (1/3)
• MKS-X7041: Panel ciego (1/2)
• MKS-X7042: Panel ciego (1/6)
• MKS-X7075: Adaptador de extensión
• PWS-110SC1: Estación de control del mezclador

Unidad de control de dispositivos

• MKS-X2700: Unidad de control del sistema
• MKS-X7700: Unidad de control del sistema
• MKS-X7701: Tarjeta de salida Tally/GPI
• MKS-X7702: Tarjeta de interfaz de serie

Software virtual de ShotBox

• BZPS-7020: Software virtual básico de ShotBox
• BZPS-7021: Software virtual adicional de ShotBox

Menú virtual

• BZPS-7030: software básico de Virtual Menu
• BZPS-7031: software adicional de Virtual Menu

CARACTERISTICAS

Interfaces 12G-SDI

Las nuevas tarjeta de entrada y salida 12G-SDI amplían todavía más las opciones de interfaz de la gama XVS. Las tarjetas de interfaz 12G-SDI tienen un convertidor de formato de entrada o salida integrado, de modo que cualquier salida de entrada o salida se puede convertir a la señal de vídeo adecuada.

Compatibilidad con Networked Media Interface (NMI) y SMPTE ST 2110

El XVS-7000 es compatible con Networked Media Interface (NMI), desarrollada por Sony y algunas de las principales empresas del sector del «broadcasting». NMI combina las últimas tecnologías de red IP con la interfaz SDI estándar actual para cualquier resolución de transmisión de vídeo. El XVS-7000 es, además, compatible con dos de los principales estándares del sector, la transferencia multimedia de SMPTE ST 2110 y la detección de dispositivos de NMOS de la AMWA, gracias a las nuevas tarjetas de interfaz IP basadas en 100 G. Mientras que los sistemas convencionales necesitan distintos tipos de cables para trasmitir varias señales (vídeo, audio, referencia, metadatos y datos de control), NMI y SMPTE ST 2110 solo requiere un único cable de red estándar que pase por los conmutadores de red convencionales.

Actualizable a operaciones 4K

El XVS-7000 es fácilmente actualizable a producción en 4K, lo que permite a los usuarios adaptar el mezclador a las demandas de sus flujos de trabajo. El procesador del XVS-7000 puede configurarse para adaptarse a las necesidades concretas de cada usuario en particular en términos de funcionamiento, resolución, frecuencia de cuadro, número de E/S, número de bancos M/E, etc. Todas las entradas y salidas se pueden asignar a 4K. El mezclador permite la conversión de formato entre 4K, HD y SD. Filtrado CG 4K también disponible.

6 M/E para grandes sistemas de producción

La función de 6 M/E permite al usuario trabajar en grandes producciones HD.

112 entradas y 48 salidas asignables para HD

Todas las entradas pueden ofrecer función de conversión de formato en función de la configuración de opción de entrada y salida. También hay disponibles salidas de conversión de formato adicionales* y 2 salidas multivisor.

*El número de salidas de conversión de formatos adicionales depende de la selección del formato, de 4 a 16.

Uso compartido de los recursos para varias producciones

En un momento de constante presión por localizar eficiencias operativas en los flujos de trabajo de producción, el XVS-7000 admite el uso compartido de recursos. El uso compartido de recursos ofrece un entorno de producción de gran flexibilidad y eficacia en el que un único procesador se puede configurar para la realización de diversas tareas independientes. Es posible asignar las funciones del procesador, tales como entradas/salidas, bancos de mezcla/efecto, etc., a distintos paneles de control, ya sea dentro o fuera de las instalaciones, para ofrecer lo último en operaciones escalables, tanto locales como remotas.

Sofisticadas capas en tarjetas M/E

Hay 8 keyers en una tarjeta M/E individual que permiten aplicar sofisticadas técnicas de capas. Cada keyer tiene sus propios controles de transición automática aparte del regulador principal, lo que permite insertar o suprimir los keys por separado con cortinillas, cortinillas DME y encadenados independientes. Todos los keyers completos con resizer 2.5D y croma están disponibles en 4K y HD, así como subkeyers* adicionales con key de luminancia y lineal lo están en 4K.

* Subkeyer es otro keyer que permite realizar keying lineal y de luminancia para contenido 4K.

Compatibilidad con distintos formatos de vídeo

4K 2SI/SQD, 3G nivel A/B
1080/59.94p, 50p
1080/59.94i; 50i
etc.

Conversión entre 4K, HD y SD

El mezclador XVS-7000 permite la conversión cruzada y de nivel entre 4K, HD y SD mediante la placa de subconversión de formatos XKS-8460 opcional, así como la tarjeta de entrada 3G-SDI XKS-S8111 y la tarjeta de entrada 12G-SDI XKS-S8112. Esta opción proporciona conversión entre 4K (2160p), HD (1080p y 1080i) y entre HD (1080p, 1080i y 720p) y SD (480i y 576i), conversión cruzada entre 4K 2SI y 4K SQD, así como entre 1080i y 720p, y conversión entre el nivel A y el nivel B, tanto en entrada como en salida.

Variedad de selecciones de modo M/E

Gracias a los avanzados modos de mezcla/efecto del XVS-7000, un banco se puede configurar para controlar no solo la salida principal M/E, sino también una mezcla de esa sub M/E. Este modo Doble M/E es perfecto para generar múltiples salidas del mismo evento como, por ejemplo, transmisiones «limpias» y «sucias» de un partido de fútbol desde el mismo M/E.

Función de resizer ajustable para cada keyer

La función de resizer permite crear sencillos efectos DME 2.5D con cada keyer, con parámetros ajustables como ampliar, reducir, localizar, girar en X, y girar en Y.

Efectos precisos

La precisa tecnología de las teclas permite un ajuste preciso de las posiciones de las teclas y de la anchura de los bordes a nivel de subpíxel dentro del rango de 8H en todos estos mezcladores. Para una mayor potencia y comodidad del usuario, XVS-7000 también incluye el exclusivo modo Processed Key de Sony y la función DME-link.

Sistema de memoria de cuadros mejorado con filtrado CG

Filtrado CG HD disponible, junto con audio. El procesador tiene un sistema de memoria de cuadros mejorado que permite recuperar como origen en HD hasta 5000 cuadros (equivalente aproximadamente a 160 segundos de vídeo) de forma inmediata. Además, hay más cuadros disponibles directamente desde el disco SSD de gran capacidad integrado.

Función de mezcla en salidas de bus auxiliares

El mezclador permite introducir transiciones en lugar de simples conmutaciones de la señal en las salidas de estos bus auxiliares.

Función de corrección de color

La corrección de color principal está disponible en cada salida auxiliar de serie, así como en las entradas como opción.

Operaciones en directo simplificadas con macros programables

Las macros son muy útiles en entornos en directo cuando el tiempo resulta de vital importancia y no se puede permitir ningún error operativo. Mediante los módulos Flexi-Pad o PAD de 10 teclas, el usuario puede sencillamente grabar secuencias operativas, almacenarlas y asignarlas a cualquier botón. Las macros no solo graban secuencias operativas complejas del panel; las operaciones con el menú también pueden grabarse como macros. Las macros se pueden editar, ya sea directamente desde el panel de control o a través de la pantalla táctil del menú.

Sistema Tally inteligente y multifuncional

El XVS-7000 constituye un sistema Tally inteligente y multifuncional, que integra a la perfección las funciones Tally del mezclador y del router a través de puertos Tally paralelos, puertos Tally en serie y puerto IP. Se pueden programar fácilmente diversos valores Tally en antena y de grabación en el sistema del mezclador, para dar respuesta incluso a los requisitos de Tally más complejos. Se pueden obtener puertos Tally paralelos adicionales simplemente añadiendo tarjetas Tally a la unidad MKS-X7700, o bien utilizando la unidad MKS-X2700.

Procesador DME integrado opcional

El procesador DME puede integrarse en XVS-7000 mediante la instalación de hasta dos tarjetas opcionales XKS-8470 (2 canales por tarjeta, 4 canales en total en HD), dos tarjetas XKS-8475 (1 canal por tarjeta, 2 canales en total en 4K) o una XKS-8470 y una XKS-8475 combinadas.

Control externo del dispositivo

Los dispositivos externos de magnetoscopios, de DDR, de P-bus y de AMP pueden controlarse directamente desde el panel de control del XVS-8000 con las unidades de control de dispositivos MKS-X7700 o MKS-X2700 mediante RS-422 e IP. El sistema es compatible con la mayoría de servidores que utilizan el protocolo de control remoto VDPC, Odetics o AMP.

Flexible diseño de panel X modular asignable

El panel X de ICP-X7000 X-ofrece una configuración muy flexible con un diseño modular, monitor OLED, botones XPT RGB y un teclado LCD. También se ha rediseñado la disposición de los botones. El panel X cuenta con un tipo de montaje flexible que puede instalarse en una superficie curva o lisa, e incluso puede dividirse en dos posiciones. Las pantallas FlexiPad de XPT permiten configurar las funciones según las preferencias de los operadores.

Configuración de panel único o múltiple para aumentar las posibilidades

Si deseas aumentar considerablemente tus opciones, puedes utilizar el mezclador como un sistema de panel único o múltiple gracias a la unidad de interfaz del sistema (SIU) MKS-X2700 o MKS-X7700 que sirve de controlador del dispositivo y a la estación de control del mezclador (SCS) PWS-110SC1.

Mayor libertad de control con Virtual ShotBox

El panel de control de la serie XVS se puede controlar parcialmente de forma remota mediante Ethernet, usando la aplicación web Virtual ShotBox y Virtual Menu. Con Virtual ShotBox, los botones y las funciones se pueden personalizar para poder asignar macros, instantáneas, ShotBox, botones XPT y otras funciones como quieras, mientras que los menús operativos del panel de menús de la unidad MKS-X7011 se pueden utilizar en la aplicación Virtual Menu, que ofrece operaciones de ingeniería gratuitas. Estas aplicaciones web pueden utilizarse en cualquier dispositivo con un navegador web instalado con conexión Ethernet; esto significa que también admite el funcionamiento inalámbrico con dispositivos móviles. Estas aplicaciones ofrecen multitud de posibilidades. Por ejemplo, se puede utilizar Virtual ShotBox con el panel de control como ShotBox o dar asistencia al operador del mezclador principal desde cualquier ubicación; además, el presentador de informativos o la voz profesional puede utilizarlo por sí mismo y cambiar las imágenes emitidas desde un estadio y mucho más.

ESPECIFICACIONES

Datos Técnicos

RECURSOS

Catálogos

Familia XVS – Folleto

VIDEOS

General

Conector de control remoto

Entrada de referencia

Requisitos de alimentación

De 100 a 240 V CA, ± 10 % 50/60 Hz

Consumo de corriente

De 22 a 9,2 A (cuando está equipado con todas las placas opcionales instalables)

Temperatura de funcionamiento

De 5 ºC a 40 ºC (41 ºF a 104 ºF)

Temperatura de garantía de rendimiento

De 10 ºC a 35 ºC (50 ºF a 95 ºF)

Temperatura de almacenamiento

De 20 ºC a 60 ºC, (4 ºF a 140 ºF)

Humedad de funcionamiento

De 10% a 90%

Peso

Aprox. 60 kg (cuando está equipado con todas las placas opcionales instalables)

Dimensiones (An. x Alt. x Prof.) (sin salientes)

440 x 354,4 x 582,9 mm

Conector de control remoto

RED (MVS LAN)

RJ-45, cumple con la norma 1000BASE-T estándar

RED (UTL LAN*)

RJ-45, cumple con la norma 1000BASE-T estándar

Entrada de referencia

Entrada de referencia

REF IN tipo BNC, 75 Ω con salida en bucle
Sistemas HDTV: Sincronización a tres niveles en HD / ráfaga negra analógica en SDTV / sincronización analógica en SDTV
Sistemas SDTV: Ráfaga negra analógica / sincronización analógica

Entrada de CA

Entrada de CA A, B, C, D

Conector de CA de 3 pines
