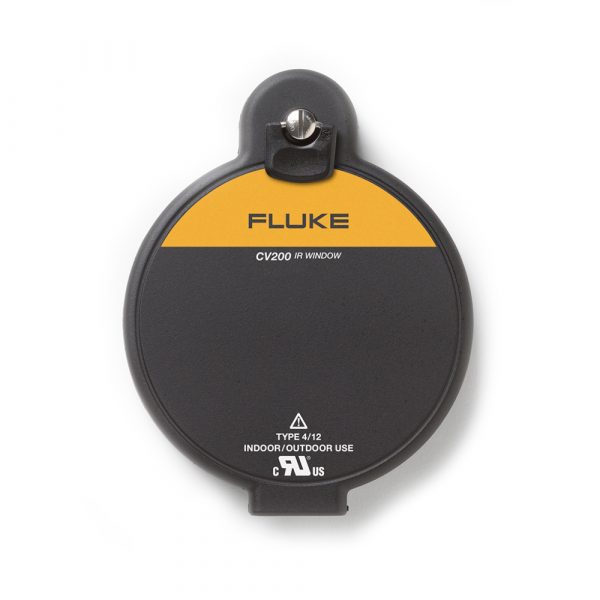

FLUKE CV200

Ventana infrarroja ClirVu® de 50 mm

FLUKE
SKU: FLUKE-CV200
Categorías: FLUKE, INSTRUMENTOS DE MEDICION, Termografía Industrial
Contactanos

    La mayor inversión de una empresa no es el equipo que hay detrás de la puerta del panel; la principal prioridad es ofrecer la mejor protección para los electricistas, ingenieros e inspectores que arriesgan sus vidas a diario al realizar su trabajo.

    El revestimiento de ClirVu® (exclusivo para las ventanas infrarrojas Fluke) sella la lente antes del montaje para protegerla contra la degradación por humedad, lo que la hace perfecta para ambientes muy cálidos o muy fríos.

    Cada ventana infrarroja Fluke incorpora una placa de identificación con un número exclusivo que permite confirmar la localización y efectuar reparaciones rápidamente.

    Para la opción de acceso con llave de seguridad vea Ventana infrarroja CV201.

    La serie CV de ventanas infrarrojas también está disponible en tamaños de 75 mm (3 in) y 95 mm (4 in).

    • Se instala y conecta a tierra en menos de 5 minutos

    Ahorre tiempo gracias a una instalación rápida y sencilla con la serie CV – 5 minutos o menos.

    Haga su consulta a un experto


    CARACTERISTICAS

    Trabaje con más eficiencia con las ventanas infrarrojas Fluke ClirVu; CV200 de 50 mm (2 in)

    • Procesos NFPA 70E reducidos de forma significativa debido a menores requisitos en relación con permisos de trabajo
    • Inspecciones más rápidas y cómodas ya que a menudo no se requiere EPP completo
    • Reduzca el riesgo de arco eléctrico y electrocución, aumente la seguridad de sus trabajadores y reduzca el tiempo y el costo del mantenimiento preventivo.
    • La CV200 se ha sometido a las pruebas Torture Tested™, la clasificación más exigente para arcos eléctricos (IEEE C37.20.7): prueba de arco eléctrico de 63 kA KEMA, UL 50/50E/50V, UL1558, IEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 n°. 14-13:2012, y CE
    • Acceso cómodo con un giro rápido o con llave de seguridad
    • No es necesario quitar la puerta del panel
    • En los gabinetes metálicos, se conecta a tierra de forma instantánea mediante el proceso con patente en trámite AutoGround
    • Si está instalado correctamente, conserva la clasificación de las pruebas de arco eléctrico de hasta 63 kA en panel
    ESPECIFICACIONES

    Datos Técnicos

    QUE INCLUYE
    • Ventana de infrarrojos de 2 pulg. (50 mm)
    • Pestillo de puerta con giro manual
    • Declaración de garantía
    • Las ventanas IR de Fluke están completas, ensambladas y listas para su instalación
    RECURSOS

    Catálogo

    FLUKE CV200

    General
    Clasificación y pruebas
    Instalación
    Componentes ópticos
    General

    Dimensiones
    50 mm (2 in)

    Rango de voltaje
    Todos

    Tipo de entorno NEMA
    Tipo 4/12 (interior/exterior)

    AutoGround™
    Sí

    Óptica ClirVu®
    Sí

    Temperatura de funcionamiento
    -40 °C a +232 °C (-40 °F a +450 °F) y a +260 °C (500 °F) de forma intermitente

    Compatible con todas las cámaras Fluke
    Sí

    Sistema de cierre con contratuercas
    Sí

    Carcasa y cierre unidos permanentemente
    Sí

    Instalación de un solo orificio
    Sí

    Opciones de cierre de giro manual o con clave de seguridad para la puerta
    Sí

    Capacidad de fusión e inspección visual
    Sí

    Infrarrojos de onda corta/media/larga y resistencia a los rayos ultravioleta
    Sí

    Clasificación y pruebas

    Sometido a pruebas de arco (IEEE C37.20.7)
    63 kA durante 30 ciclos en 60 Hz conforme a KEMA

    UL 50 / clasificación medioambiental NEMA
    NEMA tipo 4/12

    UL1558
    Sí

    CSA C22.2 No.
    Sí

    Tipo de clasificación CSA
    Tipo 4

    Clasificación IP
    IP67 a TUV

    Registro de Lloyds
    Dispositivos de distribución marinos de hasta 11 kV, para su uso en interiores y exteriores (solo mar adentro)

    Clasificación de vibración
    IEC60068-2-6 a TUV

    Resistencia a la humedad
    IEC60068-2-3 a TUV

    Instalación

    Diámetro de orificio de montaje requerido
    61.37 mm (2.416 in)

    Kit de perforación Greenlee® = perforadora/troquel
    76BB = 441AV/442AV

    Grosor máximo recomendado para el panel
    Calibre 10

    Altura total de ventana
    112.9 mm (4.45 in)

    Anchura total de ventana
    83.0 mm (3.27 in)

    Grosor total de ventana
    16.2 mm (0.64 in)

    Cierre de la puerta
    Manual

    Componentes ópticos

    Diámetro del inserto óptico
    50 mm (1.97 in)

    Diámetro de la abertura de visualización
    42.93 mm (1.690 in)

    Área de la abertura de visualización
    1445 mm² (2.24 in²)

    Grosor
    2 mm (0.08 in)
