FLUKE 1587 FC

Multímetro de aislamiento

FLUKE
SKU: FLUKE-1587 FC
Categorías: Comprobación Eléctrica, Comprobadores de Aislamiento, FLUKE, INSTRUMENTOS DE MEDICION
Contactanos

    El multímetro digital de aislamiento 2 en 1 de alto rendimiento

    Los multímetros de aislamiento Fluke 1587 FC combinan un comprobador de aislamiento digital con un completo multímetro digital de verdadero valor eficaz en un único dispositivo portátil y compacto que proporciona la máxima versatilidad para la solución de problemas y el mantenimiento preventivo.

    El multímetro de aislamiento Fluke 1587 FC agrega cuatro nuevas funciones de diagnóstico mediante la aplicación de mediciones Fluke Connect®:

    • Las pruebas de relación de PI/DAR programadas con gráficos TrendIt™ identifican más rápidamente los problemas de humedad y aislamiento contaminado

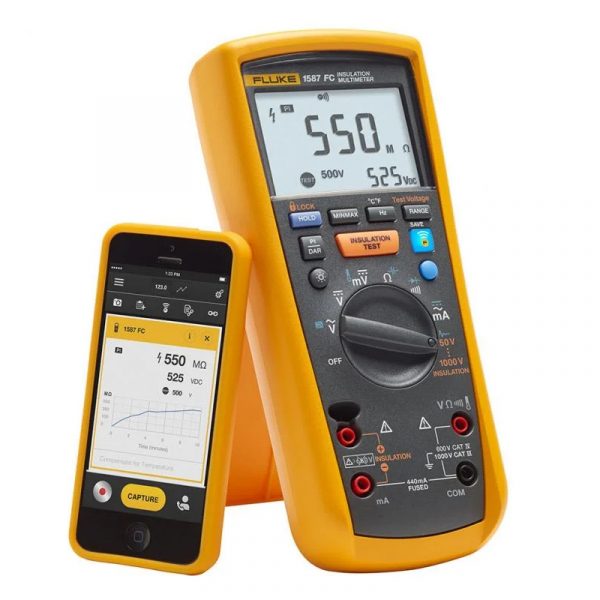

    • Almacenar la memoria mediante Fluke Connect, lo que elimina la necesidad de escribir los resultados, reduce los errores y guarda los datos para realizar un seguimiento del historial en el tiempo
    • La compensación de temperatura a través de la aplicación ayuda a establecer una referencia precisa y a realizar comparaciones del historial pertinente
    • Realizar un seguimiento del historial y de la tendencia de activos, lo que permite identificar la degradación con el paso del tiempo, además de hacer posible la toma de decisiones en el campo y en tiempo real con Fluke Connect® Assets

    Haga su consulta a un experto

    CARACTERISTICAS
    • Pruebas de relación de Pi/DAR programadas
    • Localización de voltaje en el circuito bajo prueba que anula la prueba si se detecta voltaje > 30 V
    • Filtro de paso bajo para accionadores de frecuencia variable (VFD) para realizar mediciones precisas de los accionadores del motor
    • Descarga automática de los voltajes capacitivos para ofrecer una protección adicional al usuario
    • Prueba de aislamiento (1587 FC: de 0.01 M? a 2 G?)
    • Voltajes de prueba de aislamiento (1587 FC: 50 V, 100 V, 250 V, 500 V, 1000 V) válidas para muchas aplicaciones
    • Voltaje de CA/CC, milivoltios de CC, miliamperios de CA/CC, resistencia (?), continuidad
    • Capacidad, prueba de diodos, temperatura, mín./máx., frecuencia (Hz)
    • Apagado automático para ahorrar carga de la batería
    • Categoría de medición CAT III, 1000 V, CAT IV, 600 V
    • Pantalla amplia retroiluminada
    • El estuche rígido y reforzado le permite llevar todo lo que necesita para el trabajo

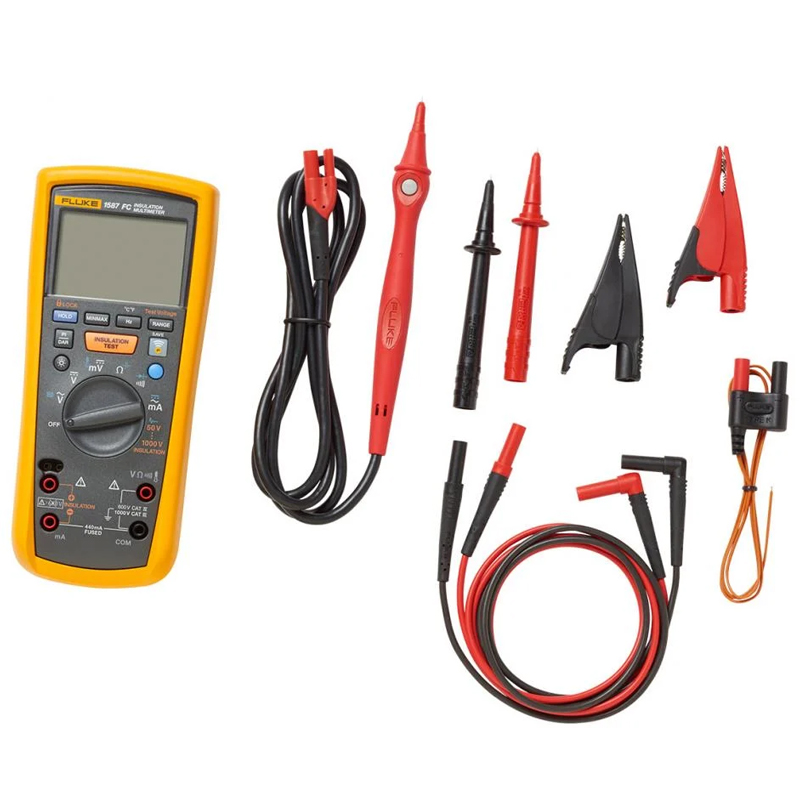

    • Accesorios incluidos: sonda remota, puntas y cables de prueba, pinzas de cocodrilo y termopar tipo K
    • Admite el gancho magnético medidor Fluke TPAK opcional para una operación conveniente con manos libres
    • Garantía estándar de tres años, extensible a cinco años a través del registro del producto dentro de los 45 días de la compra
    ESPECIFICACIONES

    Datos Técnicos

    QUE INCLUYE
    • Sonda remota
    • Cables de prueba
    • Pinzas de cocodrilo
    • Termopar tipo K
    • Estuche duro
    • Documentación del usuario
    Medición de voltaje CA
    Voltaje de filtro de paso bajo
    Medición de voltaje de CA
    CA 45 Hz a 1000 Hz
    CC
    Medición de ohm
    Prueba de diodos
    Prueba de continuidad
    Medición Frecuencia
    Capacidad
    Medición de temperatura
    Especificaciones de aislamiento
    General
    Seguridad
    Medición de voltaje CA

    Rango
    600.0 mV
    Resolución
    0.1 mV
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)

    Rango
    6.000 V
    Resolución
    0.001 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)

    Rango
    60.00 V
    Resolución
    0.01 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)

    Rango
    600.0 V
    Resolución
    0.1 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)¹

    Rango
    1000 V
    Resolución
    1 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)¹
    ¹ ancho de banda de 1 kHz

    Voltaje de filtro de paso bajo

    Rango
    600.0 mV
    Resolución
    0.1 mV
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)

    Rango
    6.000 V
    Resolución
    0.001 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)

    Rango
    60.00 V
    Resolución
    0.01 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)

    Rango
    600.0 V
    Resolución
    0.1 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(1 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)¹

    Rango
    1000 V
    Resolución
    1 V
    Precisión de 50 Hz a 60 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)
    Precisión de 60 Hz a 5000 Hz ± (% de lectura + recuentos)
    ±(2 % + 3)¹
    ¹ ancho de banda de 1 kHz

    Medición de voltaje de CA

    Rango          Resolución  Precisión ±(% de lect. + recuentos)
    6.000 V CC   0.001 V        ±(0.09 % + 2)
    60.00 V CC   0.01 V          ±(0.09 % + 2)
    600.0 V CC   0.1 V            ±(0.09 % + 2)
    1000 V CC    1 V               ±(0.09 % + 2)

    Impedancia de entrada
    10 MΩ (nominal), < 100 pF

    Relación de rechazo del modo común
    >60 dB en 50 Hz o 60 Hz

    Relación de rechazo del modo común
    >120 dB en CC, 50 o 60 Hz (1 k sin equilibrio)

    Las precisiones se aplican a ± 100 % del rango

    CA 45 Hz a 1000 Hz

    Rango
    400 mA

    Resolución
    0.1 mA

    Precisión ±(% de lectura + recuentos)
    ±(1.5 % + 2)

    Voltaje de carga (típica)
    2 mV/mA

    Rango
    60 mA

    Resolución
    0.01 mA

    Precisión ±(% de lectura + recuentos)
    ±(1.5 % + 2)

    Voltaje de carga (típica)
    2 mV/mA

    CC

    Rango
    400 mA

    Resolución
    0.1 mA

    Precisión ±(% de lectura + recuentos)
    ±(0.2 % + 2)

    Voltaje de carga (típica)
    2 mV/mA

    Rango
    60 mA

    Resolución
    0.01 mA

    Precisión ±(% de lectura + recuentos) ±
    (0.2 % + 2)

    Voltaje de carga (típica)
    2 mV/mA

    Sobrecarga
    600 mA durante un máximo de 2 minutos

    Protección de fusible para la entrada de mA
    0.44 mA, 1000 V, IR 10 kA

    Conversión de CA
    Las entradas están acopladas para la CA y calibradas con el verdadero valor eficaz de una entrada sinusoidal

    Las entradas responden al verdadero valor eficaz y se especifican de 5 % a 100 % del rango. El factor de cresta de la señal de entrada puede ser de hasta 3 a 300 mA, disminuyendo linealmente hasta un factor de cresta ≤ 1.5 a 600 mA. Para el caso de las formas de onda no sinusoidales, agregue + (2 % de lectura + 2 % de escala completa) típico, para factores de cresta de hasta 3.
    ¹ ancho de banda de 1 kHz

    Medición de ohm

    Rango        Resolución    Precisión +(% de lect. + recuentos)¹
    600.0 Ω      0.1 Ω              ±(0.9 % + 2)
    6.000 kΩ    0.001 kΩ        ±(0.9 % + 2)
    60.00 kΩ    0.01 kΩ          ±(0.9 % + 2)
    600.0 kΩ    0.1 KΩ            ±(0.9 % + 2)
    6.000 MΩ  0.001 MΩ       ±(0.9 % + 2)
    50.0 MΩ ²  0.01 MΩ         ±(1.5 % + 3)

    Protección contra sobrecargas
    1000 V rms o CC

    Voltaje de prueba de circuito abierto
    <8.0 V CC

    Corriente en cortocircuito
    <1.1 mA

    ¹ Las precisiones se aplican de 0 % a 100 % del rango
    ² Hasta el 80 % de humedad relativa

    Prueba de diodos

    Indicación de prueba de diodos
    Indicador de caída de voltaje: 0.6 V a 1 mA corriente nominal de prueba.

    Precisión
    ±(2 % + 3)

    Prueba de continuidad

    Indicación de continuidad
    Tono audible continuo para la resistencia de prueba menor a 25 Ω y superior a 100 Ω. Lectura máxima; 1000 Ω

    Voltaje de circuito abierto
    <8.0 V

    Corriente en cortocircuito
    1.0 mA típico

    Protección contra sobrecargas
    1000 V rms

    Tiempo de respuesta
    >1 ms

    Medición Frecuencia

    Rango          Resolución         Precisión

    99.99 Hz        0.01 Hz               ±(0.1 % + 1)

    999.9 Hz        0.1 Hz                 ±(0.1 % + 1)

    9.999 kHz      0.001 kHz           ±(0.1 % + 1)

    99.99 kHz       0.01 kHz            ±(0.1 % + 1)

    Capacidad

    Rango                 Resolución        Precisión

    1000 nF                1 nF                   ±(1.2% + 2)

    10.00 μF               0.01 μF              ±(1.2% + 2)

    100.0 μF               0.1 μF                ±(1.2 % ±90 recuentos)

    9999 μF                1 μF                   ±(1.2 % ±90 recuentos)

    Medición de temperatura

    Rango                     Resolución       Precisión¹

    -40 ° C a 537 ° C      0.1 °C                 ±(1 % + 10 recuentos)

    -40 ° F a 998 ° F       0.1 °F                 ±(1 % + 18 recuentos)

    ¹ Las precisiones se aplican a los siguientes 90 minutos del tiempo de establecimiento después de un cambio en la temperatura ambiente del instrumento

    Especificaciones de aislamiento

    Rango de medida
    0.01 MΩ a 2 GΩ

    Voltajes de prueba
    50, 100, 250, 500, 1000 V

    Precisión de voltaje de prueba
    +20 %, -0 %

    Corriente de prueba en cortocircuito
    1 mA nominal

    Descarga automática
    Tiempo de descarga <0.5 segundos para C = 1 µF o inferior

    Detección de circuitos vivos
    Cancela la prueba si el voltaje de terminal > 30 V antes del inicio de la prueba

    Carga capacitiva máxima
    Funciona con carga de hasta 1 µF

    General

    Voltaje máximo aplicable a cualquier terminal y común
    1000 V

    Temperatura de almacenamiento
    -40 °C a 60 °C (-40 °F a 140 °F)

    Temperatura de funcionamiento
    -20 °C a 55 °C (-4 °F a 131 °F)

    Coeficiente de temperatura
    0.05 x (precisión especificada) por °C para temperaturas <18 °C o >28 °C (<64 °F o >82 °F)

    Humedad relativa
    Sin condensación
    0 % a 95 % en 10 °C a 30 °C (50 °F a 86 °F)
    0 % a 75 % en 30 °C a 40 °C (86 °F a 104 °F)
    0 % a 40 % en 40 °C a 55 °C (104 °F a 131 °F)

    Vibración
    Aleatoria, 2 g, 5 a 500 Hz según MIL-PRF-28800F, Instrumento clase 2

    Comunicación de radiofrecuencia Banda
    ISM 2.4 GHz

    Certificación de radiofrecuencia
    FCC: T68-FBLE, IC: 6627A-FBLE

    Seguridad

    IEC 61010-1
    Grado de contaminación 2

    IEC 61010-2-033
    CAT IV 600 V / CAT III 1000 V

    Baterías
    Cuatro baterías AA (IEC LR6)

    Duración de la batería
    Uso de medidor: 1000 horas. Empleo de prueba de aislamiento: el medidor puede efectuar, por lo menos, 1000 pruebas de aislamiento con baterías alcalinas no descargadas a temperatura ambiente. Son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado.

    Tamaño (Al x An x L)
    5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)

    Peso
    550 g (1.2 lb)

    Altitud Funcionamiento
    2000 m

    Almacenamiento
    12,000 m

    Capacidad de sobrepasar el rango
    110 % del rango excepto para capacitancia, que es el 100 %

    Protección contra sobrecargas de frecuencia
    <107 V Hz

    Protección de fusible para la entrada de mA
    0.44 A, 1000 V, IR 10 kA
