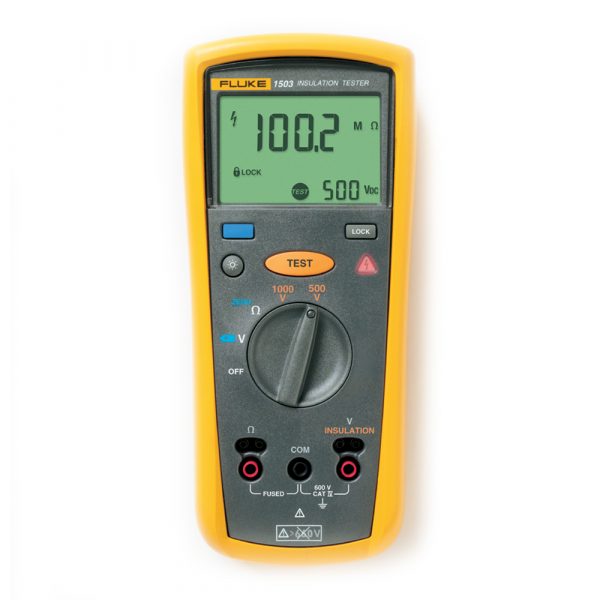

El Fluke 1503 Medidor de aislamiento es compacto, resistente, confiable y fácil de usar. Con sus diversos voltajes de prueba, es ideal para la localización de múltiples tipos de problemas, la puesta en marcha de maquinaria y el mantenimiento preventivo.
Sus funciones especiales y sus accesorios, como la sonda remota, ahorran tiempo y dinero a la hora de llevar a cabo las pruebas.
0.1 M a 2000 M
500 V, 1000 V
Precisión
Rango
600.0 V
Resolución
0.1 V
50 Hz a 400 Hz ±(% de lectura + dígitos)
±(2 % + 3)
Impedancia de entrada
3 MΩ (nominal), < 100 pF
Relación de rechazo en modo común (1 kΩ no equilibrada)
> 60 dB a CC, 50 o 60 Hz
Protección contra sobrecargas
600 V rms o DC
Rango/Resolución
20.00 Ω / 0.01 Ω
200.0 Ω / 0.1 Ω
2000 Ω / 1 Ω
20.00 kΩ / 0.01 kΩ
Precisión
±(1.5 % + 3)
Protección contra sobrecargas
2 V rms o CC
Voltaje de prueba de circuito abierto
> 4.0 V, < 8 V
Corriente en cortocircuito
> 200.0 mA
Rango de medida
0.01 MΩ a 2000 MΩ
Voltaje de prueba
500 V, 1000 V
Precisión de voltaje de prueba
+ 20 %, – 0 %
Corriente en cortocircuito
1 mA nominal
Descarga automática
Tiempo de descarga < 0.5 segundos para C = 1 µF o inferior
Indicador de circuito vivo
Cancela la prueba si el voltaje de terminal > 30 V antes del inicio de la prueba
Carga capacitiva máxima
Funciona con carga de hasta 1 µF
Exactitud de medición
500 V ±(1.5 % + 5)
1000 V ±(1.5 % + 5) a 2000 MΩ, ±(10 % + 3) por encima de 2000 MΩ
Voltaje máximo aplicable a cualquier terminal
600 V CA rms o CC
Temperatura de almacenamiento
-40 °C a 60 °C (-40 °F a 140 °F)
Temperatura de funcionamiento
-20 °C a 55 °C (-4 °F a 131 °F)
Coeficiente de temperatura
0.05 x (precisión especificada) por °C para temperaturas < 18 °C o > 28 °C (< 64 °F o > 82 °F)
Humedad relativa
0 % a 95 % en 10 °C a 30 °C (50 °F a 86 °F)
0 % a 75 % en 30 °C a 40 °C (86 °F a 104 °F)
0 % a 40 % en 40 °C a 55 °C (104 °F a 131 °F)
Vibración
Aleatoria, 2 g, 5 a 500 Hz según MIL-PRF-28800F, Instrumento clase 2
Impactos
Caída desde 1 metro conforme a IEC 61010-1 2ª edición (prueba de caída desde 1 metro, seis lados, suelo de madera de roble)
Compatibilidad electromagnética
En un campo de RF de 3 V/M, precisión = precisión especificada (EN 61326-1:1997)
Seguridad
Conforme a ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Nº 61010-1-04 e IEC/EN 61010-1 2ª edición para categoría IV 600 V (CAT IV)
Certificaciones
CSA según estándar CSA/CAN C22.2 Nº 61010.1-04; TUV según estándar IEC/EN 61010-1 2ª edición
Baterías
Cuatro baterías AA (NEDA 15A o IEC LR6)
Duración de la batería
Para funciones de comprobador de aislamiento:
El comprobador puede efectuar al menos 1000 pruebas de aislamiento con baterías alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1000 V en 1 MΩ con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado.
Medidas de la resistencia:
El comprobador puede realizar un mínimo de 2500 medidas de la resistencia de continuidad a tierra con baterías alcalinas nuevas a temperatura ambiente. Son pruebas estándar de 1 Ω con un ciclo de trabajo de 5 segundos encendido y 25 segundos apagado.
Tamaño (Al x An x L)
5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in)
Peso
550 g (1.2 lb)
Clasificación IP
IP40
Altitud Funcionamiento
2000 m CAT IV 600 V, 3000 m CAT III 600 V
Apagado (en almacenamiento)
12,000 m
Capacidad de sobrepasar el rango
110 %
