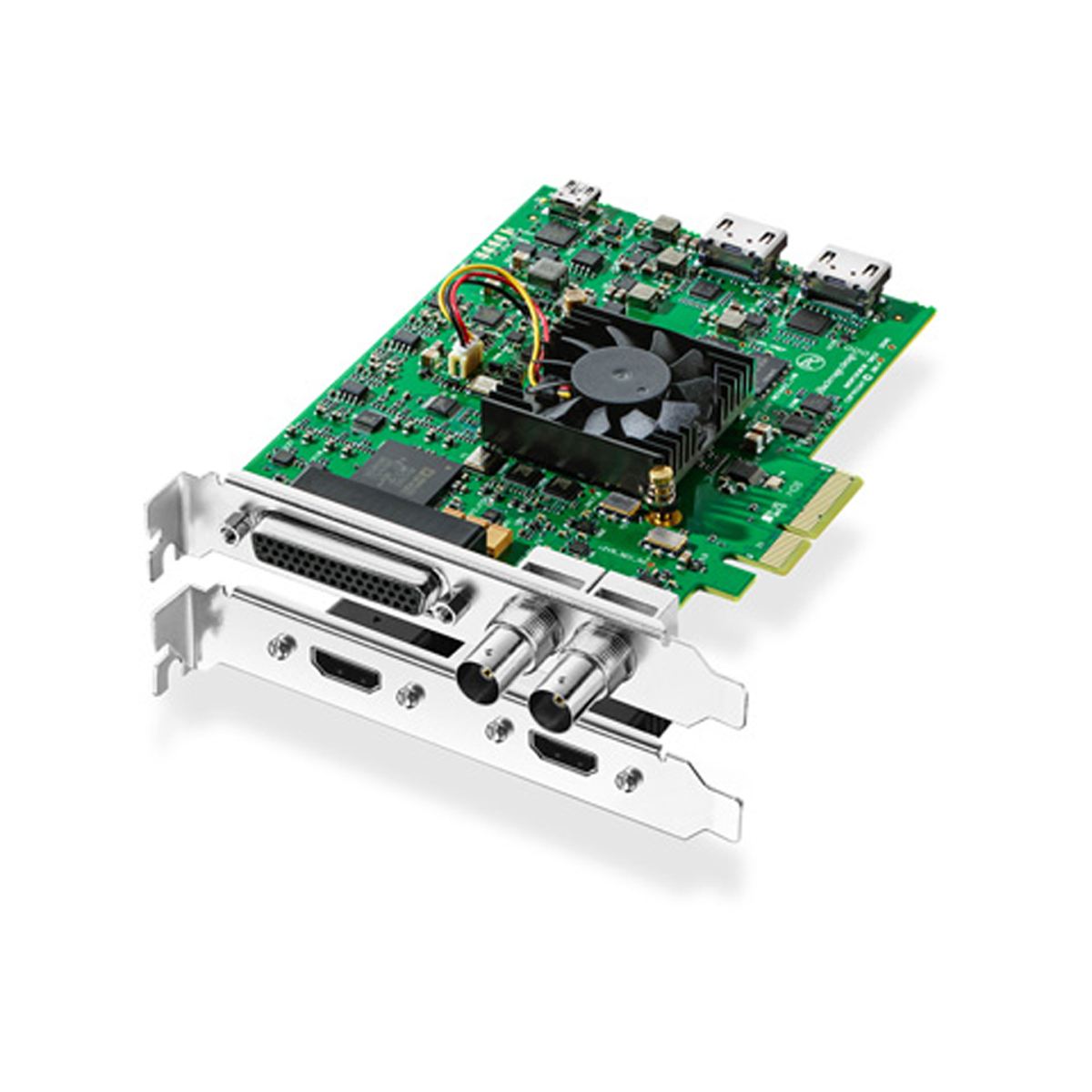

DeckLink Studio 4K

Placa Capturadora de video SD, HD, 2K y UHD.

BLACKMAGIC
SKU: BMD-BDLKSTUDIO4K
Categorías: BLACKMAGIC DESIGN, BROADCAST, Captura y Reproducción

    QSLtec Ecommerce de Viditec

    Este modelo es ideal si se trabaja con distintos equipos analógicos audiovisuales y es necesario combinar simultáneamente formatos SD, HD, 2K y UHD. Ofrece numerosas conexiones que permiten procesar contenidos analógicos y digitales, incluidas señales SDI en diferentes definiciones, HDMI (1.4b), por componentes, compuestas y S-Video. Asimismo, dispone de cuatro canales para audio analógico balanceado, dos canales para audio digital AES/EBU, una conexión para señales de referencia (Black Burst/Tri-Sync) y un puerto RS-422. Por otra parte, cuenta con herramientas para componer imágenes y realizar conversiones a formatos de menor definición. Permite editar y retocar contenidos, y presenta un diseño profesional que garantiza la inversión a futuro.

    CARACTERISTICAS

    Dispara tu creatividad

    La variedad de conexiones audiovisuales y la compatibilidad de las tarjetas DeckLink con una amplia gama de formatos y resoluciones proporcionan una mayor calidad y flexibilidad.
    Asimismo, brindan la posibilidad de utilizar los programas de edición más conocidos. Por otra parte, permiten captar contenidos directamente desde cámaras, unidades de grabación y reproducción, o señales en directo para usarlos en aplicaciones de edición, diseño y efectos especiales. Ahora, con DeckLink SDI 4K, DeckLink Studio 4K y DeckLink 8K Pro podrás llevar a cabo todo tipo de proyectos, tanto con definiciones SD y HD como con calidad UHD, 4K y 8K.

    Captura y edición

    Las tarjetas DeckLink son compatibles con los programas de edición más utilizados, tales como DaVinci Resolve, Final Cut Pro X, Media Composer y Premiere Pro, y ofrecen conexiones de gran calidad que permiten trabajar prácticamente con cualquier tipo de formato. Asimismo, cuentan con tecnología WDM que proporciona acceso a una enorme variedad de aplicaciones para Windows. Si el programa empleado no puede realizar la captura directamente desde la tarjeta, simplemente utiliza Media Express, ya que este es capaz de grabar en una gran variedad de formatos, tanto comprimidos como sin compresión. Por otra parte, las tarjetas DeckLink son ideales para la supervisión de contenidos en otros dispositivos conectados, como por ejemplo monitores, proyectores o grandes televisores.

    Captura en el set de grabación

    La función Resolve Live de DaVinci Resolve permite ajustar el color directamente desde la cámara durante la filmación y brinda la posibilidad de agregar nodos, etalonar en tiempo real y guardar los cambios aplicados para vincularlos posteriormente al contenido de la cámara. Cada uno de los modelos DeckLink presenta las conexiones adecuadas para conectarlo directamente y ajustar el color, independientemente de la calidad de la cámara utilizada. Asimismo, las distintas versiones permiten capturar imágenes en formatos específicos, personalizados o poco habituales a fin de preparar los medios en tiempo real para la posproducción. Las tarjetas DeckLink son compatibles con todos los formatos, así como con nuevos códecs y tipos de archivos mediante complementos de otros fabricantes.

    Efectos visuales y elementos gráficos

    El modelo DeckLink 8K Pro es ideal para crear efectos especiales, ya que permite capturar imágenes a máxima resolución en formato RGB 4:4:4 sin submuestreo para lograr composiciones extremadamente nítidas. Además, puedes usar tus programas preferidos, tales como Fusion, After Effects y Nuke, entre otros, ya que las tarjetas permiten grabar y reproducir archivos DPX, DVI y QuickTime. También incluyen un complemento para Photoshop mediante el cual es posible capturar fotogramas de la señal entrante para editarlos directamente. En el caso de Photoshop y After Effects, las tarjetas utilizan un espacio de color RGB a efectos de eliminar los detalles que se encuentran fuera del rango permitido, generando el canal alfa y la señal en primer plano para superponer elementos gráficos y animaciones en forma externa.

    Posproducción de audio

    Las tarjetas DeckLink son ideales para bandas sonoras de largometrajes, series y anuncios publicitarios. Incluyen múltiples canales de audio analógico, AES/EBU digital y, según el modelo, 8 o 16 canales de audio integrados en la señal SDI. Todos los controladores DeckLink son compatibles con las mejores herramientas, tales como Fairlight incluido en DaVinci Resolve, ProTools, Steinberg Nuendo y Cubase.

    Presentaciones impecables y servidores de medios

    Las tarjetas DeckLink brindan compatibilidad con formatos de alta resolución, de manera que es posible conectarlas a proyectores cinematográficos digitales o los que se encuentran en salas de conferencias, así como a televisores de pantalla grande, a fin de obtener una calidad extraordinaria. Esto evita la pérdida de nitidez en la imagen, por lo cual son la elección perfecta para aquellas presentaciones en donde la audiencia no puede perderse detalle alguno, ni siquiera desde el fondo de la sala. Son ideales para conciertos, eventos religiosos, instalaciones visuales de gran tamaño, conferencias, eventos de marketing o cualquier otro tipo de presentación.

    Servidores de medios

    Un gran volumen de tarjetas DeckLink se instalan en servidores de medios para reproducir contenidos a diario en forma ininterrumpida. Son compatibles con una amplia gama de programas tales como Tools On Air (just:in, live:cut, just:play y just:live), Softron OnTheAir, MovieRecorder y OnTheAir CG, entre otros. La mayoría de los modelos permiten superponer gráficos sobre la señal entrante. Para reproducir contenidos a través de servidores con un solo canal, los modelos DeckLink SDI 4K y DeckLink 8K Pro disponen de entradas y salidas SDI, además de una entrada para señales de referencia. Los modelos DeckLink Duo y DeckLink Quad 2 son versiones SDI con dos y ocho canales de captura y reproducción respectivamente. Por su parte, las versiones DeckLink Mini incluyen placas protectoras para tarjetas de alto o bajo perfil y pueden instalarse en cualquier tipo de ranura PCIe.

    Transmisiones por Internet con facilidad
    Codificación de imágenes

    Las tarjetas DeckLink son totalmente compatibles con las plataformas de difusión más conocidas y permiten transmitir contenidos en directo a través de Internet. Brindan la posibilidad de capturar imágenes desde diferentes cámaras o mezcladores para posteriormente integrar el material de alta calidad en diferentes dinámicas de trabajo. Puedes emplear aplicaciones tales como Flash Media Encoder, Wirecast, Livestream Procaster y Resolume Avenue 4. Con las tarjetas DeckLink, es sumamente fácil transmitir espectáculos deportivos, conciertos y otros contenidos en directo a través de Internet.

    Etalonaje digital

    Los modelos DeckLink 4K Extreme 12G y DeckLink 8K Pro son ideales para etalonar con DaVinci Resolve, ya que proporcionan una gran resolución y precisión de color, además de ser compatibles con formatos tridimensionales estereoscópicos. Asimismo, brindan la posibilidad de transmitir contenidos en definición UHD 4K sin compresión, ofreciendo así la dinámica de trabajo más avanzada para proyectos complejos, tales como los largometrajes de Hollywood. Las versiones DeckLink 4K han sido diseñadas para complementar las funciones de DaVinci Resolve y son ideales para la corrección cromática mediante dicha aplicación. Por otro lado, permiten realizar el etalonaje en tiempo real utilizando proyectores o monitores profesionales para que la experiencia del cliente sea satisfactoria.

    Producciones en directo

    Las tarjetas DeckLink son el complemento ideal para cualquier mezclador utilizado en la producción de contenidos en directo. La salida SDI de algunos modelos DeckLink permite generar el canal alfa y la señal principal a partir de elementos gráficos y animaciones RGB, o directamente desde Photoshop gracias al complemento incluido. Asimismo, los títulos y gráficos generados pueden transferirse desde el equipo informático al mezclador en tiempo real. Para transmitir o capturar imágenes en formatos estándar, basta con conectar la tarjeta a la salida de video del mezclador.

    ESPECIFICACIONES

    Datos Técnicos

    Conexiones

    Entradas de video SDI
    1 x SD/HD/2K/4K de 10 bits. Compatible con formatos 4:2:2 a 6 Gb/s y 4:4:4 a 3 Gb/s.

    Salidas de video SDI
    1 x SD/HD/2K/4K de 10 bits. Compatible con formatos 4:2:2 a 6 Gb/s y 4:4:4 a 3 Gb/s.

    Entradas de video analógico
    1 x YUV con 3 conectores BNC. 1 x señales compuestas. 1 x S-Video. Señales por componentes en HD o SD.

    Salidas de video analógico
    1 x YUV con 3 conectores BNC. 1 x señales compuestas. 1 x SDI SD. Señales por componentes en HD o SD.

    Entradas de audio analógico
    4 canales para señales analógicas balanceadas mediante conectores de 0.25”.

    Salidas de audio analógico
    4 canales para señales analógicas balanceadas mediante conectores de 0.25”. Los canales 3 y 4 pueden transmitirse mediante las salidas AES/EBU.

    Entradas de audio AES/EBU
    2 canales para señales analógicas no balanceadas con conversión de la frecuencia de muestreo.

    Salidas de audio AES/EBU
    2 canales para señales no balanceadas. Las salidas analógicas 3 y 4 pueden emplearse como conexiones AES/EBU para transmitir los canales 3 y 4 o 5 y 6 respectivamente. De esta forma, el dispositivo ofrece un total de 6 canales de salida para señales AES/EBU.

    Entradas de audio SDI
    16 canales integrados en HD/2K/4K. 8 canales integrados en SD.

    Salidas de audio SDI
    16 canales integrados en HD/2K/4K. 8 canales integrados en SD.

    Entradas de video HDMI
    1 x HDMI con conector tipo A.

    Salidas de video HDMI
    1 x HDMI con conector tipo A.

    Entradas de audio HDMI
    8 canales integrados en SD/HD/4K.

    Salidas de audio HDMI
    8 canales integrados en SD/HD/4K

    Entrada para señales de referencia
    Tri-Sync o Black Burst.

    Control de dispositivos
    Puertos RS-422 compatibles con productos Sony®. Puertos seriales TxRx reversibles mediante el programa de control.

    Interfaz informática
    PCI Express x4 de segunda generación compatible con ranuras de 4, 8 y 16 carriles de datos.

    Códecs compatibles

    AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR y DNxHD, ProRes 4444, ProRes 422 HQ, ProRes 422, ProRes LT, ProRes 422 Proxy, 4:2:2 de 8 o 10 bits sin compresión y 4:4:4 de 10 bits sin compresión.

    Soporte informático

    Programas incluidos
    Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video y controlador Blackmagic para Mac OS y Windows. Media Express, Blackmagic Desktop Video y controlador Blackmagic para Linux.

    Actualización del sistema operativo interno
    Firmware integrado en el controlador. Se carga al iniciarse el sistema o mediante el programa de actualización.

    Instalación física
    PCI Express x4 de segunda generación compatible con ranuras de 4, 8 y 16 carriles de datos en Mac OS, Windows y Linux. Ver requisitos completos del sistema en las páginas de soporte técnico.

    Aplicaciones informáticas

    Otras aplicaciones compatibles
    The Foundry Nuke, Grass Valley Edius, Nuendo (Steinberg), Sony Catalyst Production Suite, Just:In, Just:Live y Just:Play (Tools On Air); MovieRecorder y MReplay (Softron); Flash Media Live Encoder (Adobe); Wirecast (Telestream); Livestream Producer; Resolume Arena; Vegas Pro y Movie Edit Pro Premium (Magix); VideoStudio Pro (Corel); Power Director (CyberLink); Studio y Broadcast (Vidblaster X); One y CG (Uniplay); CasparCG Server; Magicsoft CG; Xsplit Broadcaster; InfoCaster y Velocity (Imagine Communications); Easy Media Suite (DevTek); Metus Ingest; MimoLive (Boinx Software); Capture Pro (Cinegy); vMix Live; ProPresenter (Renewed Vision); Ventuz Director; LiveBoard y CoralCG (Class X); Glookast Capturer; Open Broadcaster Software Studio; NEMO3D (Nautilus); Burst Video WebClip2Go & [REC]Marker; Zoom.

    Formatos

    Formatos HD
    720p50, 720p59.94, 720p60
    1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
    1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
    1080i50, 1080i59.94, 1080i60

    Formatos 2K (solo SDI)
    DCI 2K 23.98p, DCI 2K 24p, DCI 2K 25p

    Formatos UHD
    2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

    Formatos 4K
    DCI 4K 23.98p, DCI 4K 24p, DCI 4K 25p*
    * SDI solamente.

    Conformidad SDI
    SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 and ITU-R BT.601.

    Metadatos SDI
    RP 188/SMPTE 12M-2 y subtítulos opcionales (CC).

    Muestreo de video SDI
    4:2:2 y 4:4:4*
    *4K es 4:2:2.

    Precisión cromática SDI
    RGB 4:4:4 de 8 o 10bits en todos los formatos hasta DCI 2K 1080p25; YUV 4:2:2 de 8 y 10 bits en todos los formatos.

    Muestreo de video HDMI
    4:4:4, 4:2:2 y 4:2:0

    Precisión cromática HDMI
    RGB de 10 bits en HD
    YUV de 10 bits en HD y 4K

    Configuración HDMI
    HDMI 1.4b Configuración automática según el monitor conectado.

    Muestreo de audio
    Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.

    Precisión cromática
    10 bits

    Espacios cromáticos
    REC 601, REC 709

    Resolución HDMI
    Pixel por pixel con una resolución máxima de 4K.

    Definiciones compatibles
    Las conexiones SDI y HDMI admiten señales SD, HD, 2K y UHD. SD/HD en conexiones para señales por componentes.

    Protección contra copias
    La entrada HDMI no permite procesar señales provenientes de fuentes protegidas. Es preciso confirmar la titularidad de los derechos de autor antes de grabar o distribuir contenidos.

    Procesamiento

    Conversión HD‑SD
    Transmisión en HD o SD mediante las salidas SDI correspondientes. Opciones disponibles de reproducción en HD: señales compuestas o S-Video. Permite alternar entre formatos analógicos o por componentes y seleccionar la definición final. Estilos disponibles: apaisado, anamórfico (16:9) o centrado (4:3).

    Conversión HD‑UHD
    Conversión de SD a HD 720 o 1080 mediante software durante la captura. Opciones disponibles: estándar (4:3), estándar (14:9) o zoom (16:9).

    Conversión HD
    Conversión de señales en formato HD 720 a HD 1080 o viceversa durante la reproducción.

    Efectos en tiempo real
    Efectos internos de Final Cut Pro X y DaVinci Resolve. Efectos de Mercury Playback Engine (Adobe Premiere Pro CC). Efectos internos de Media Composer.

    Conversión de espacios cromáticos
    Mediante soporte físico en tiempo real.

    Sistemas operativos

    Mac 11.1 Big Sur,
    Mac 12.0 Monterey o posterior

    Windows 8.1, 10 y 11 de 64 bits.

    Linux

    Especificaciones ambientales

    Temperatura de funcionamiento
    5 °C a 40 °C (41 °F a 104 °F)

    Temperatura de almacenamiento
    –20 °C a 45 °C (–4 °F a 113 °F)

    Humedad relativa
    0 % a 90 % sin condensación
