El modelo ATEM 1 M/E Production Studio 4K cuenta con tecnología de avanzada que permite alternar señales en distintas definiciones, brindando de este modo la posibilidad de conectar una gran variedad de fuentes que incluyen cámaras, grabadores digitales y equipos informáticos. Ofrece 10 entradas, 3 salidas auxiliares, composición de imágenes por crominancia, transiciones comunes y animadas, canales para superposiciones, una consola de audio virtual, un modo de visualización simultánea, efectos visuales digitales y un panel para archivos multimedia.

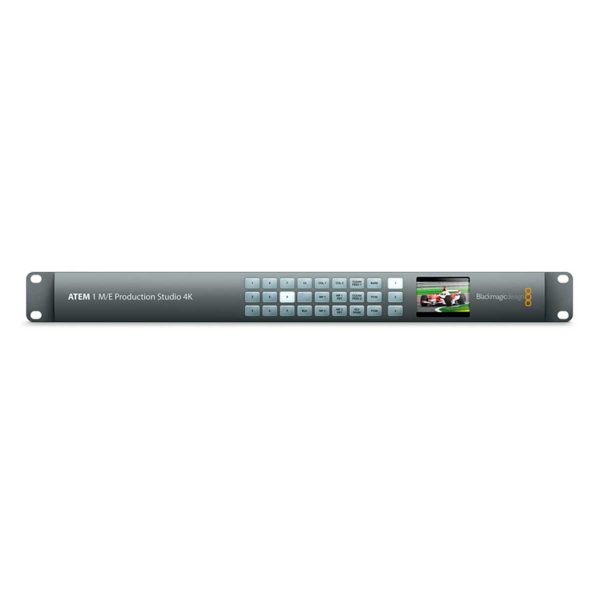

ATEM 1 M/E Production Studio 4K
Mezcladores ATEM
Mezcladores profesionales para producciones en distintas definiciones
Gracias a su portabilidad y facilidad de conexión, los mezcladores ATEM son ideales para estudios de televisión especializados, ayuntamientos, iglesias e instituciones educativas. Su diseño compacto los convierte en la herramienta ideal para unidades móviles y bastidores portátiles con espacio limitado. Por otra parte, ofrecen la flexibilidad necesaria para trabajar prácticamente en cualquier resolución. De este modo, es posible estar preparado para procesar imágenes UHD en todo momento y capturar detalles increíbles mediante el formato televisivo del futuro.
Deportes en directo
Captura toda la emoción de los deportes en directo
Imagínate cubrir espectáculos deportivos en directo con múltiples cámaras desde los mejores ángulos para capturar cada momento. Los mezcladores para este tipo de producciones permiten transmitir toda la emoción del evento y captar primeros planos al instante. Asimismo, es posible emplear Photoshop CC y los reproductores multimedia del dispositivo a fin de actualizar puntuaciones, o distintos elementos gráficos que ayuden al espectador a comprender lo que está sucediendo durante el encuentro. Por esto, los modelos de la línea ATEM son ideales para todo tipo de eventos deportivos.
Espectáculos musicales
Toda la energía y la emoción de la música en vivo
No hay nada tan apasionante como la energía y la emoción que la música en vivo despierta en el público. En este sentido, los mezcladores ATEM son fantásticos para transmitir conciertos en directo. Es posible situar cámaras alrededor del escenario para captar tomas panorámicas o primeros planos de los músicos. Los conciertos en vivo suelen ser memorables, y tu producción podría marcar un hito en la historia de la música. El color y la energía del escenario crean las condiciones ideales para lograr un producto final estupendo.
Producción de programas
La forma más rápida de crear contenidos televisivos
La forma más rápida de crear programas televisivos es generando contenidos al instante. Puedes instalar cámaras en el estudio y producir shows fascinantes con la energía de un espectáculo en directo. Cabe destacar que los programas de cocina, de entrevistas y educativos son más rápidos y menos caros de producir que el rodaje de escenas y la edición manual. Las producciones en directo son ideales para crear programas de televisión infantiles y permiten capturar toda la alegría y la emoción de los niños mientras juegan en forma natural frente al público en el estudio.
Transmisión de noticias
Cobertura de acontecimientos históricos en directo
Un noticiario es el programa en vivo por excelencia. La única forma de cubrir un acontecimiento es en el momento que acontece, ya que simplemente no hay tiempo para grabar y editar. Las noticias en directo pueden difundirse o transmitirse a través de Internet a todo el mundo. En tal sentido, los mezcladores ATEM permiten realizar coberturas específicas en áreas tales como deportes o tecnología. Ofrecen todas las prestaciones gráficas y funciones necesarias para presentar la información de manera profesional, con las mismas pautas de producción que las grandes teledifusoras.
Bodas en directo
Utiliza varias cámaras para captar todo el romanticismo
Los mezcladores ATEM son la herramienta ideal para realizar producciones de bodas. Imagínate poder entregar la copia final a tiempo para la luna de miel de los recién casados. El uso de varias cámaras permite capturar toda la emoción del evento de una forma que sería imposible de lograr con una sola unidad. Dispones de efectos de transición románticos para alternar entre tomas a distancia y primeros planos, y si las instalaciones cuentan con un televisor o proyector, puedes incluso utilizar una cámara exterior para mostrar la llegada del cortejo nupcial.
Servicios religiosos
Transmite contenidos a toda la comunidad en cualquier lugar del mundo
Los mezcladores ATEM son ideales para transmitir servicios religiosos a través de pantallas gigantes o en lugares fuera del predio, a fin de que todos los miembros de la comunidad puedan seguir al pastor, el coro o la congregación sin importar donde se encuentren. Dispones de varias salidas principales y auxiliares que permiten realizar una cobertura del servicio en directo a través de una pantalla y mostrar la letra de las canciones en otra, mientras grabas una copia de la transmisión para su uso en el futuro.
Presentación de conferencias
Crea programas televisivos a partir de discursos
Convierte apasionantes discursos en programas de televisión con la línea de mezcladores ATEM. Puedes captar tomas del orador con múltiples cámaras desde varios ángulos, o incluso enfocar una cámara al público para registrar su reacción ante un anuncio importante. También tienes la posibilidad de conectar el equipo informático al mezclador mediante la entrada HDMI para transmitir las diapositivas de la presentación a un proyector a través de la salida auxiliar. De esta forma, el presentador puede mostrarlas al público, mientras que la conexión con mezclador permite realizar primeros planos de las mismas y agregarlas al programa final si es necesario.

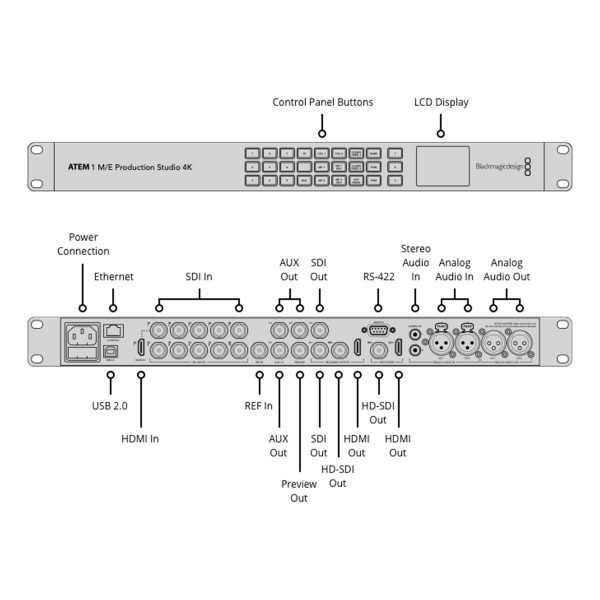

Datos Técnicos
Total de entradas de video
11, 10 activas.
Total de salidas de video
10
Total de salidas auxiliares
3
Velocidades de transmisión
270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s
Total de entradas de audio
2 x XLR. 2 x RCA.
Total de salidas de audio
2 x XLR para la señal principal.
Conexiones para código de tiempo
No disponible
Entrada para señales de referencia
Tri-Sync o Black Burst.
Resincronización de fuentes
En todas las entradas.
Entradas de video SDI
10 x SD/HD/UHD 4K de 10 bits, 2 canales de audio integrado.
Entradas de video HDMI
1 x HDMI tipo A – SD/HD/UHD 4K de 10 bits. 2 canales de audio integrado.
Salidas de audio analógico
2 x XLR.
Salidas de audio SDI
2 canales integrados en todas las salidas.
Salidas SDI principales
2 x SD/HD/UHD 4K de 10 bits.
Salidas HDMI principales
1 x HDMI tipo A – SD/HD/UHD 4K de 10 bits.
Salida SDI para señales subconvertidas
1 x 10 bits (UHD 4K a HD)
Salida SDI para anticipos
1 x SD/HD/UHD 4K de 10 bits.
Total de conexiones para visualización simultánea
1
Salidas SDI para visualización simultánea
1
Salidas HDMI para visualización simultánea
1
Conexión para paneles de control
Compatible con estándares 10/100/1000 Base-T. Permite conectar el panel con el mezclador en forma directa o mediante una red.
Salida para luz piloto
Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design (no incluido).
Interfaz informática
1 puerto USB 2.0.
Formatos SD
525i59.94 NTSC, 625i50 PAL.
Formatos HD
720p50, 720p59.94.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94.
1080i50, 1080i59.94.
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97.
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 424M.
Muestreo de video
4:2:2.
Precisión cromática
10 bits
Espacios cromáticos
REC 601, REC 709, REC 2020.
Resolución HDMI para equipos informáticos
720 x 480i 59.94Hz,
720 x 576i 50Hz,
1280 x 720 59.94Hz,
1280 x 720 50Hz,
1920 x 1080 50Hz,
1920 x 1080 59.94Hz,
3840 x 2160 23.98Hz,
3840 x 2160 24Hz,
3840 x 2160 25Hz,
3840 x 2160 29.97Hz.
Compositores para superposiciones previas
4 x crominancia/luminancia/lineal
Compositores para superposiciones posteriores
2
Sistema de comunicación
No disponible
Modalidad N‑1
No disponible
Compositores para superposiciones por crominancia
4
Compositores para superposiciones lineales o por luminancia
7
Compositores para transiciones animadas y efectos digitales
1 para transiciones animadas, 1 para DVE
Total de capas
8
Generadores de carta de ajuste
7
Generadores de color
2
Efectos con bordes en 3D y sombra paralela
1
Compatibilidad con paneles de control
ATEM 1 M/E Broadcast Panel recomendado. Compatible con los modelos ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel y ATEM 4 M/E Advanced Panel.
Incluye el programa ATEM Software Control.
Reproductores multimedia
2
Canales
Canales
Capacidad del panel multimedia (imágenes)
32 con imagen principal y canal alfa.
Capacidad del panel multimedia (clips)
2 con imagen principal y canal alfa.
Duración de clips en HD 720
1600 fotogramas.
Duración de clips en HD 1080
720 fotogramas.
Duración de clips en UHD
180 fotogramas
Duración máxima de clips en NTSC/PAL
3600 fotogramas.
Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.
Formatos de video compatibles
Secuencia TGA.
Formatos de audio compatibles
WAV, MP3 y AIFF.
Supervisión simultánea de imágenes
1 x 10.
Ventanas asignables
8
Luz piloto
Rojo para señales al aire, verde para anticipos.
Rótulos para fuentes
Sí
Definición para visualización simultánea
HD
Interfaz
Resolución mínima del monitor de 1366 x 768.
Panel frontal
Pantalla LCD y 42 botones LED para seleccionar señales auxiliares.
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.
Retraso de procesamiento
2 líneas.
Mezcla de audio
12 entradas y 2 canales de mezcla.
Opciones: On/Off/Audio-Follow-Video. Indicador de volumen y saturación. Control de ganancia principal. Las salidas para señales analógicas permiten supervisar contenidos en forma independiente.
Conversión 4K‑HD
Disponible en la salida principal.
Panel de control incluido
ATEM Software Control para macOS 10.12 (Sierra), macOS 10.13 (High Sierra) o versiones posteriores, y Windows 8.1 o Windows 10 de 64 bits.
Actualización del dispositivo
Mediante conexión directa USB 2.0 con equipos Mac o Windows. Incluye el programa ATEM Switcher Utility.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
Fuente de alimentación
1 fuente interna x 100-240 V CA.

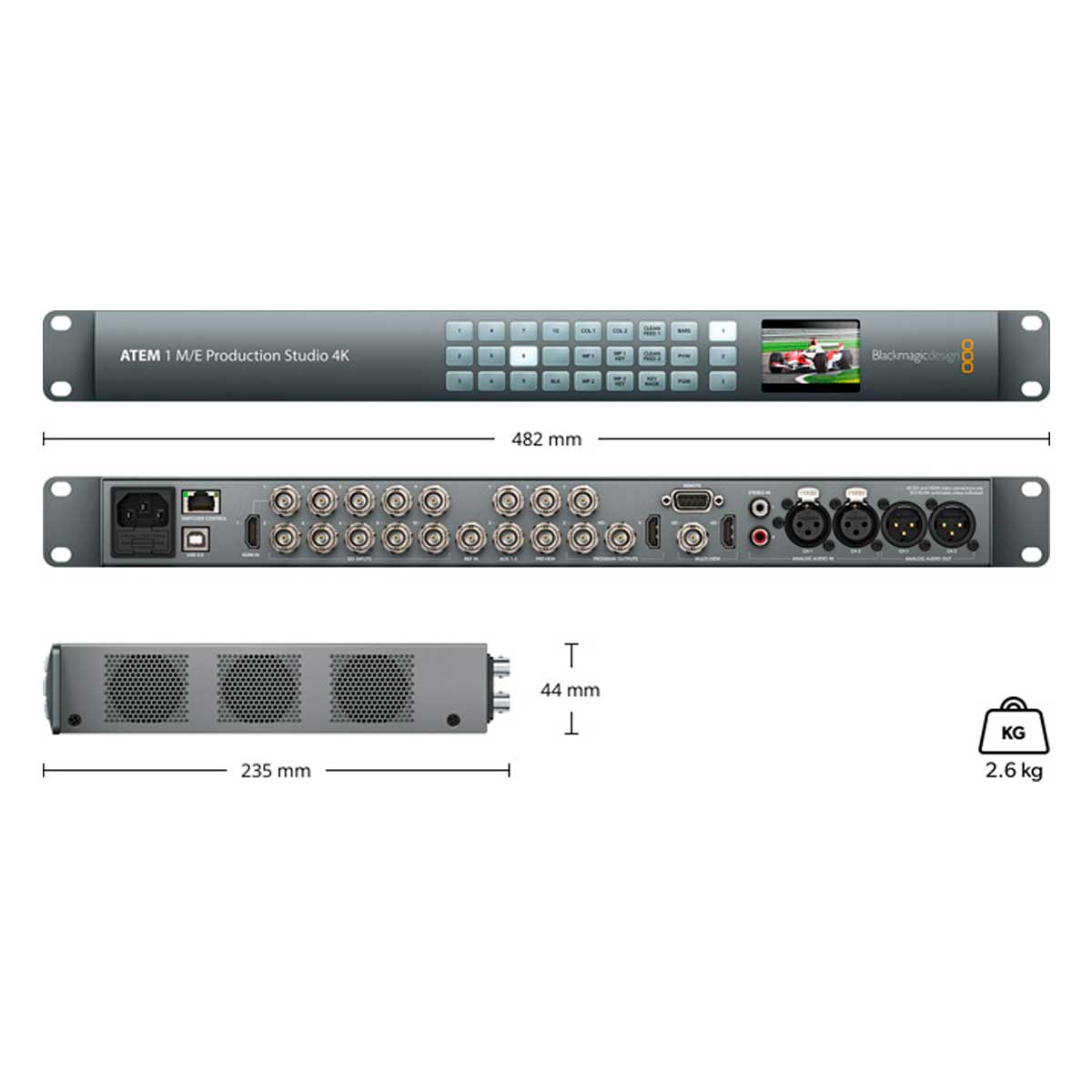

Instalación física
1 U
Temperatura de funcionamiento
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
-20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa
0 % a 90 % sin condensación
